Yacht Devices: как связать приборы, двигатель и планшет на катере или яхте

Вы стоите у штурвала: картплоттер показывает маршрут, стрелочный прибор — остаток топлива, отдельный дисплей — ветер. В каюте лежит планшет, который обо всём этом ничего не знает. Хотя нужные данные уже есть на борту.

Именно такие разрывы помогает устранять Yacht Devices — производитель шлюзов, датчиков и модулей бортовой электроники. Одни устройства переводят сообщения между разными стандартами, другие подключают двигатель к общей сети, третьи добавляют измерения или сохраняют историю перехода. Разберёмся, какие задачи они решают на катере и яхте и с чего начинать выбор.

На обложке — иллюстрация бортового рабочего места. Ниже использованы фотографии товаров из каталога.

Сначала разберёмся, кто с кем разговаривает

Представьте бортовую электронику как экипаж, говорящий на нескольких языках. Чтобы глубина с эхолота появилась в навигационной программе, мало соединить два разъёма: приборы должны понимать формат сообщений и поддерживать нужные данные.

NMEA 2000

Общая сеть обмена данными: к ней подключаются совместимые приборы и датчики. По одной магистрали могут передаваться глубина, курс, ветер, параметры двигателя и другая информация. Набор видимых показаний зависит и от источника, и от принимающего дисплея.

NMEA 0183

Последовательный интерфейс, который по-прежнему встречается у GPS, AIS, ветровых приборов и радиостанций. Для связи с NMEA 2000 нужен подходящий конвертер, а для объединения нескольких линий — мультиплексор или роутер.

SeaTalk1 и SeaTalk NG

Это разные системы. SeaTalk1 — более старый интерфейс Raymarine. SeaTalk NG использует основу NMEA 2000, но другую систему разъёмов. Их нельзя считать взаимозаменяемыми только из-за похожего названия.

Полезная привычка при выборе Yacht Devices — смотреть на полный артикул. Во многих семействах N означает разъём NMEA 2000 Micro, а R — SeaTalk NG. Это помогает выбрать подключение к существующей сети. Но совпавший разъём ещё не подтверждает поддержку всех функций вашим картплоттером.

Хочется видеть приборы с планшета — что понадобится?

На парусной яхте это может быть полезно при смене вахты: посмотреть ветер и скорость из каюты. На катере — вывести часть показаний на дополнительный экран, не прокладывая к нему отдельную линию каждого датчика.

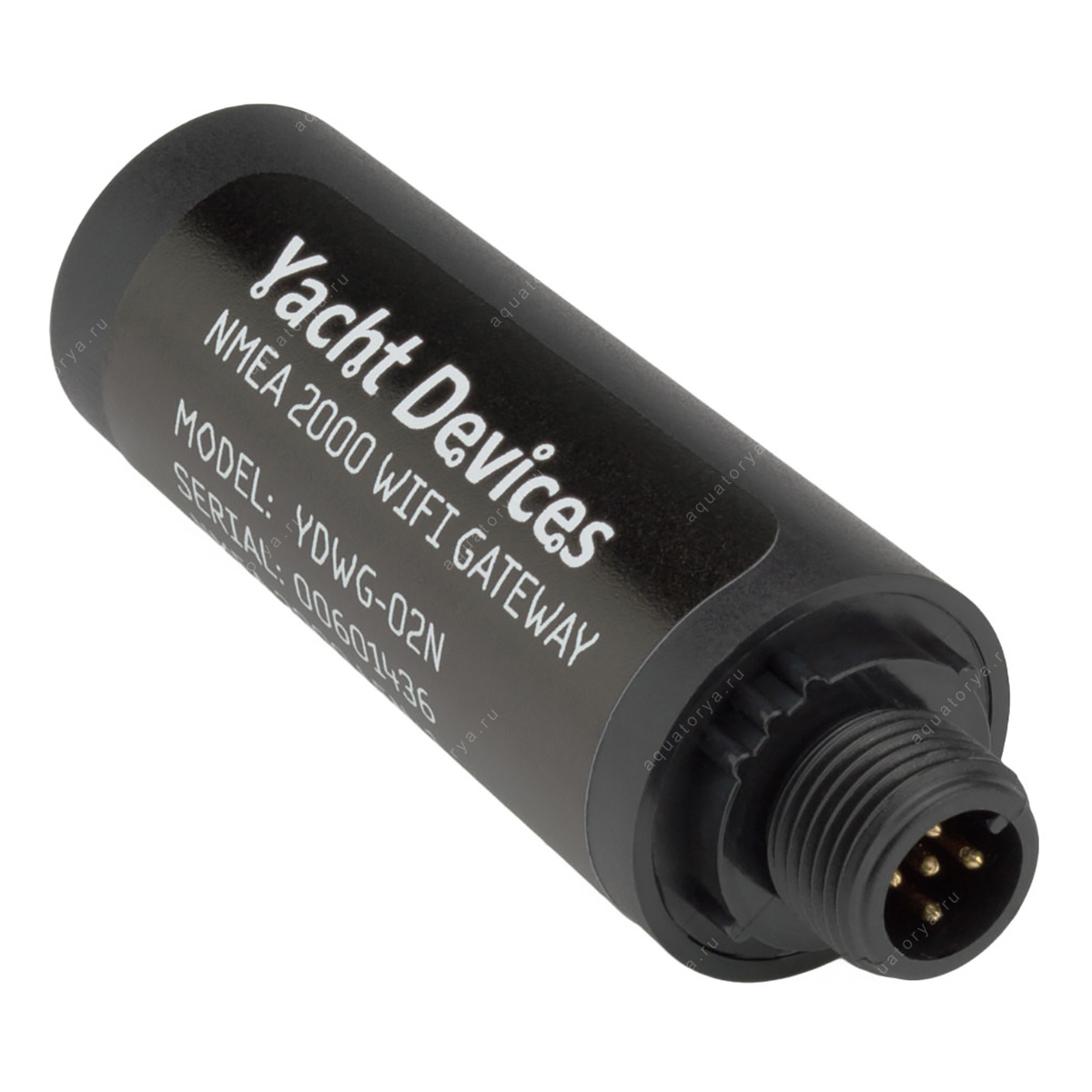

Wi-Fi-шлюз YDWG-02N получает информацию из NMEA 2000 и передаёт её по беспроводной сети. Встроенные Web Gauges позволяют открыть приборную страницу в браузере. Для совместимой навигационной программы можно настроить передачу поддерживаемых сообщений по TCP или UDP.

Для сети Raymarine в каталоге есть YDWG-02R с разъёмом SeaTalk NG.

Есть и разница между числом глубины и эхограммой. Передача навигационных данных через такой шлюз не означает, что на планшете появятся изображение сонара, радарная картинка или полная копия интерфейса картплоттера.

Когда лучше выбрать другой способ подключения

Смешанная электроника

Роутер YDNR-02N объединяет NMEA 2000, две линии NMEA 0183, SeaTalk1 и Wi-Fi. Его имеет смысл рассматривать, если нужно связать несколько поколений приборов и одновременно передать данные на планшет.

Ноутбук у штурманского стола

USB-шлюз YDNU-02NM связывает NMEA 2000 с компьютером для совместимых программ и диагностики. Исполнения с USB Male и USB Female различаются подключением и условиями установки — влагозащиту проверяют у конкретной версии.

Проводная локальная сеть

Ethernet-шлюз YDEN-03N подключает данные NMEA 2000 к сети Ethernet. Это вариант для борта с существующей проводной инфраструктурой, где требуется обмен данными с сетевыми приложениями.

Старый ветровой прибор ещё хорош. Обязательно ли его менять?

Не обязательно. Допустим, вы обновляете картплоттер, но исправные датчики и дисплеи оставляете. Сначала выясните, какие выходы у старого оборудования и что именно нужно передать: ветер, координаты, глубину, сообщения AIS или команды навигации. Затем подбирайте устройство связи.

Конвертер YDNG-03N предназначен для двустороннего преобразования поддерживаемых сообщений NMEA 0183 ↔ NMEA 2000. При подборе важны список преобразуемых сообщений, скорость порта и возможности конечного прибора. Фирменные функции производителя дисплея могут не передаваться через стандартный конвертер.

Здесь легко ошибиться, покупая устройство «с запасом» по числу портов. Намного полезнее заранее нарисовать маршрут каждого сообщения: источник → нужный выход → преобразование → получатель. Тогда видно, где действительно нужен шлюз, а где достаточно правильно настроить существующий прибор.

Двигатель и баки: больше пользы от уже существующих измерений

На переходе удобно видеть обороты и температуру рядом с картой. А если двигатель передаёт расход топлива, можно сопоставлять его со скоростью и выбирать подходящий режим хода. Но здесь особенно важно начать с модели мотора, а не с картинки шлюза.

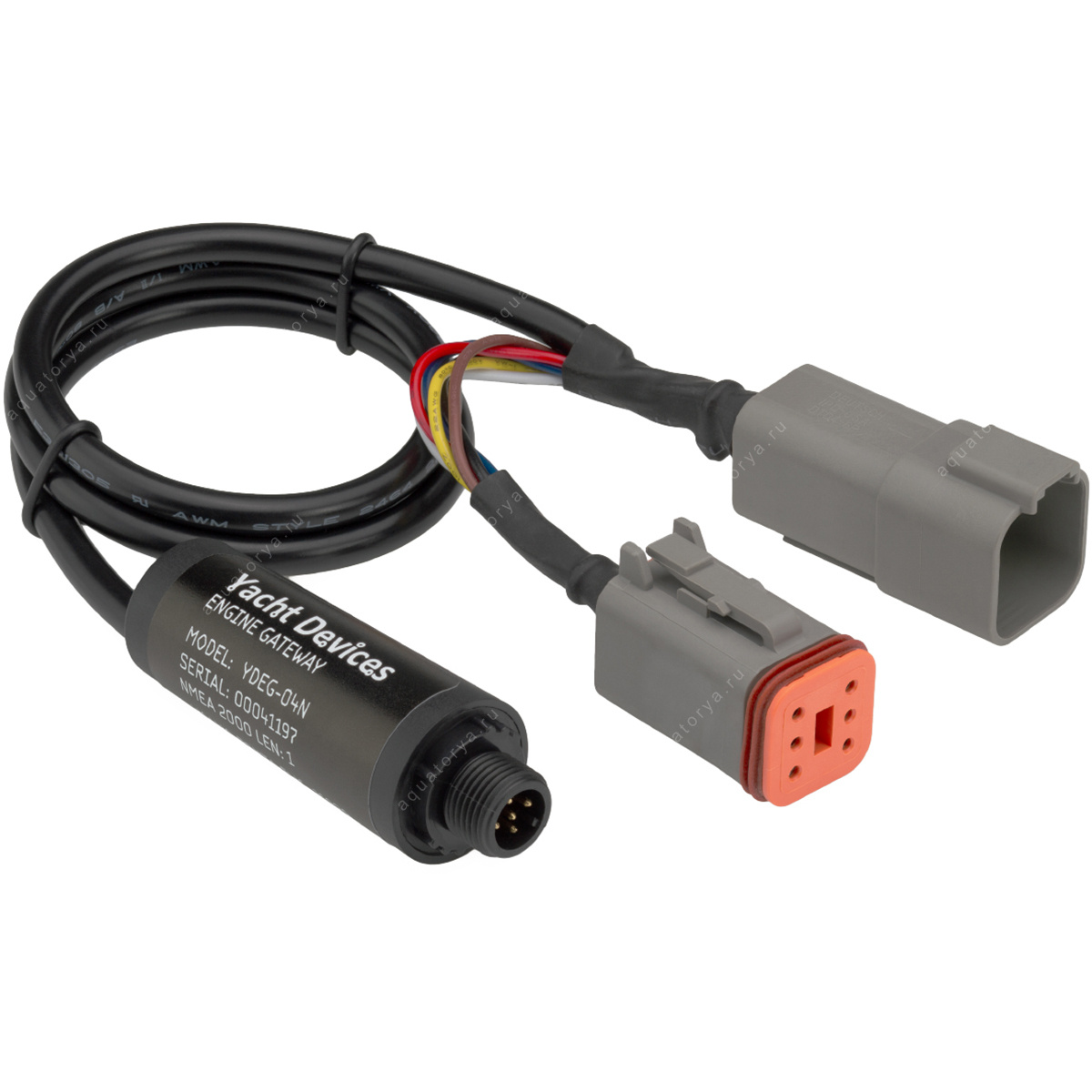

YDEG-04N работает с совместимыми цифровыми интерфейсами двигателя, включая J1939 и ряд систем производителей. Он передаёт доступные параметры в NMEA 2000. Перечень показаний зависит от электронного блока управления, датчиков, версии шлюза и принимающего дисплея.

Двигатель с J1708

YDES-04N предназначен для совместимых двигателей с J1708 и поддерживаемыми системами, в том числе отдельными вариантами Volvo Penta EDC. Его нельзя выбирать как прямую замену YDEG-04 без проверки двигателя.

Бензиновый мотор без цифровой сети

YDOG-01N позволяет передавать в NMEA 2000 обороты, напряжение и моточасы от совместимой аналоговой установки. Дополнительные измерения требуют подходящих датчиков. Шлюз не получает фактический расход топлива только из оборотов.

Половина высоты бака — не всегда половина запаса

У бака сложной формы одинаковое изменение уровня в разных местах означает разный объём. Поэтому новый экран с аккуратной шкалой ещё не делает показания точными. Нужны подходящий датчик и калибровка под конкретный бак.

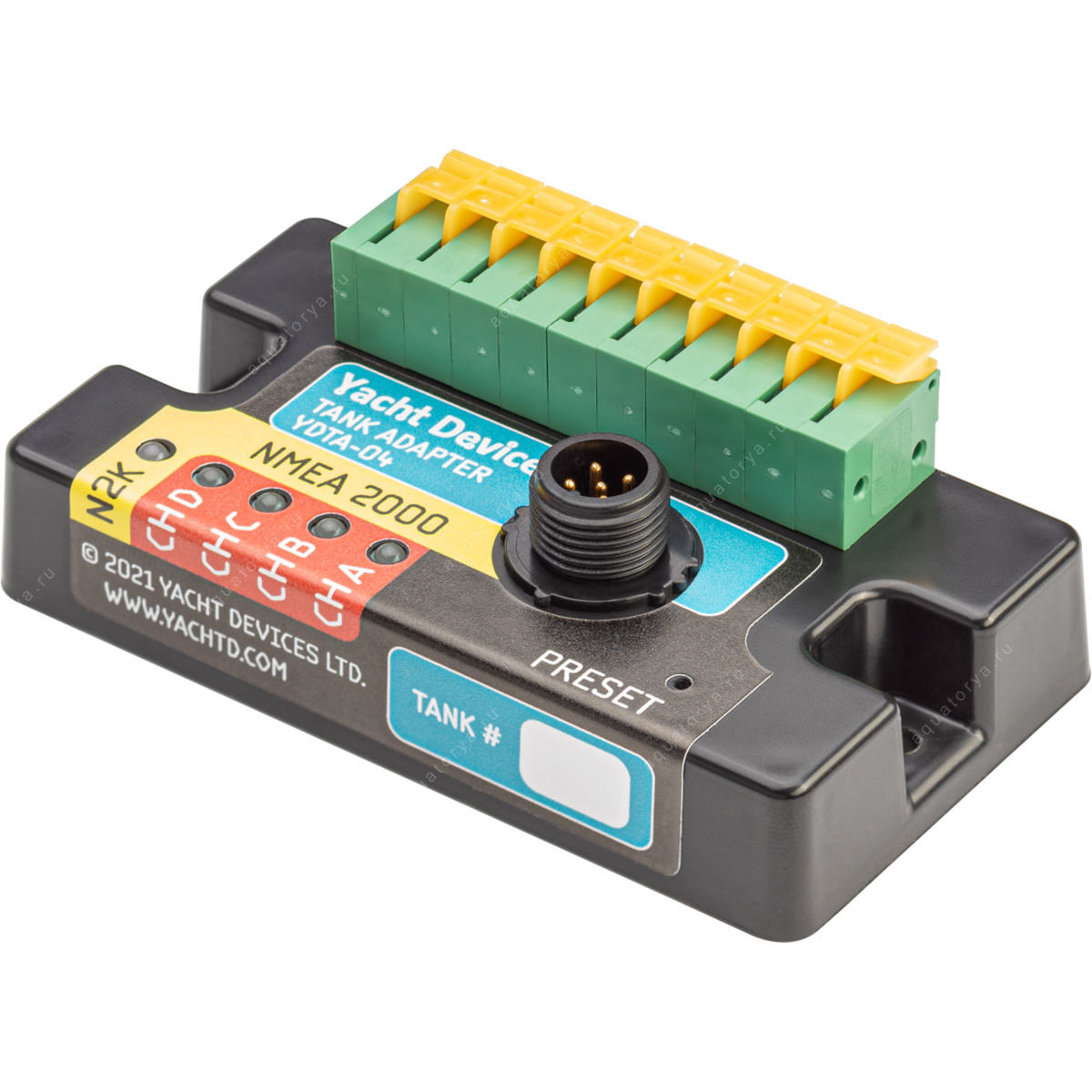

Адаптер YDTA-01N подключает один совместимый датчик уровня, а YDTA-04N — до четырёх. Это может быть топливо, пресная вода и другие предусмотренные системой ёмкости. До покупки уточняют тип датчика: сопротивление или выходное напряжение, диапазон и схему включения.

В ряде конфигураций можно сохранить штатный стрелочный указатель и добавить передачу в NMEA 2000. Возможность параллельного подключения зависит от конкретного датчика, указателя и настройки — проверяется по руководству адаптера.

Что ещё можно узнать о лодке

На длинном переходе полезны не только координаты. Изменение давления помогает заметить погодную тенденцию, температура — следить за выбранной точкой измерения, влажность — понимать условия в помещении. Для таких задач в каталоге представлены отдельные датчики Yacht Devices.

У отдельных семейств менялись поколения. Диапазоны, подключение, дополнительные функции и условия монтажа сверяйте по полному артикулу поставляемого устройства: параметры YDBC-05 и YDTC-13 нельзя автоматически переносить на YDBC-06 и YDTC-14.

«Включить» и «убедиться, что работает» — разные задачи

Представьте: на дисплее нажата кнопка включения освещения. Система приняла команду. Но действительно ли загорелся свет? Одна команда не расскажет, цела ли цепь и потребляет ли нагрузка ток.

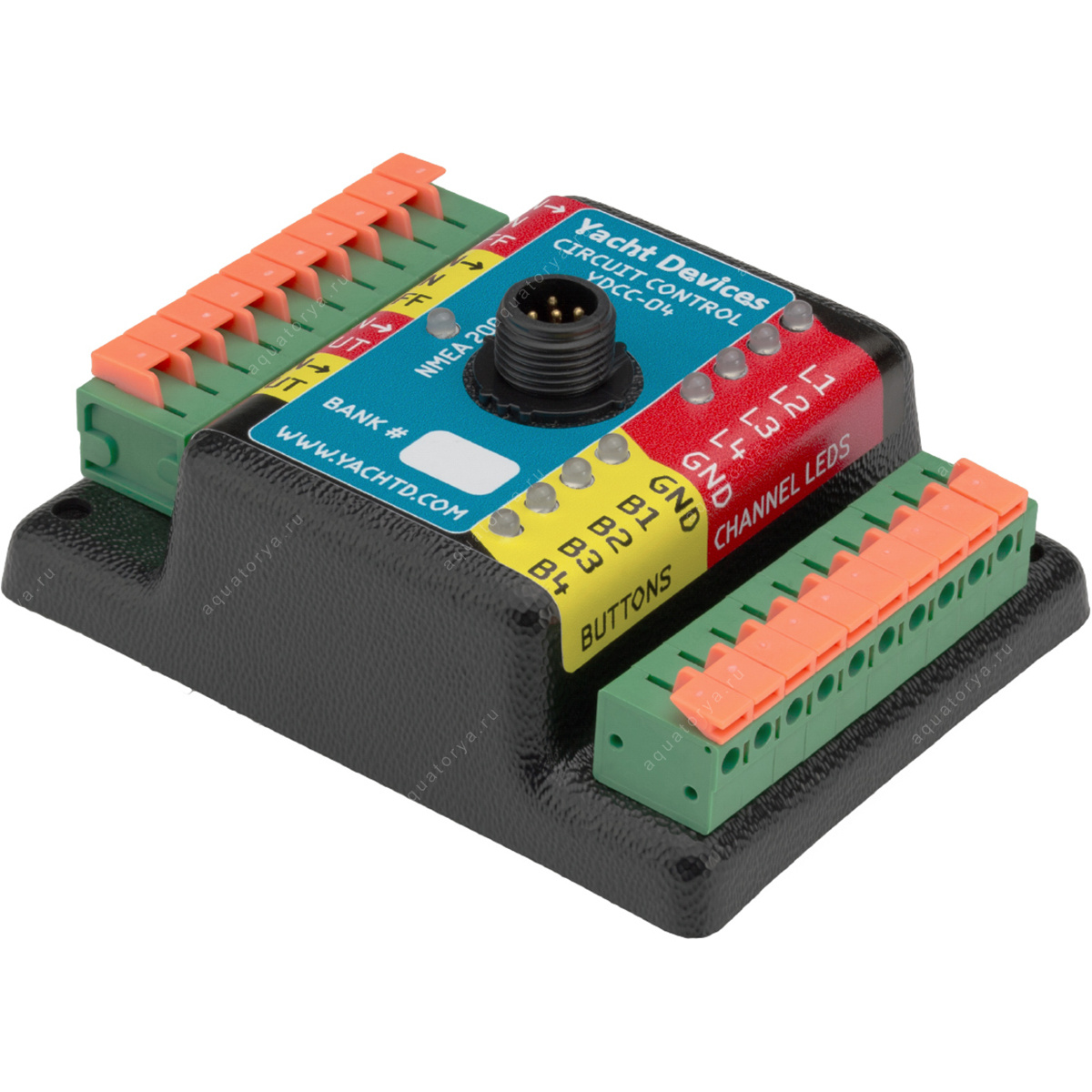

Блок YDCC-04N управляет четырьмя каналами с бистабильными реле. В совместимой системе команды можно подавать через дисплей, сетевое управление или предусмотренные физические кнопки. Тип нагрузки, допустимый ток, пусковые токи и защиту цепей проверяют отдельно.

YDSC-04N позволяет организовать выносной пост с внешними кнопками. Это устройство передачи команд; коммутацию нагрузки выполняет подходящий силовой блок.

А Run Indicator YDRI-04N следит за напряжением и током в контролируемых цепях. Так можно различать отправленную команду и электрические признаки работы оборудования.

Для звукового и светового оповещения предусмотрена кнопка тревоги YDAB-01N с подключаемыми элементами индикации. Она может быть частью системы бортовых уведомлений, но не является самостоятельным радиосредством передачи сигнала бедствия.

После перехода тоже есть что посмотреть

Почему на одном участке скорость упала? Что происходило с температурой двигателя перед остановкой? Как менялся ветер на тренировке? Память экипажа сохраняет впечатления, а регистратор — последовательность полученных данных.

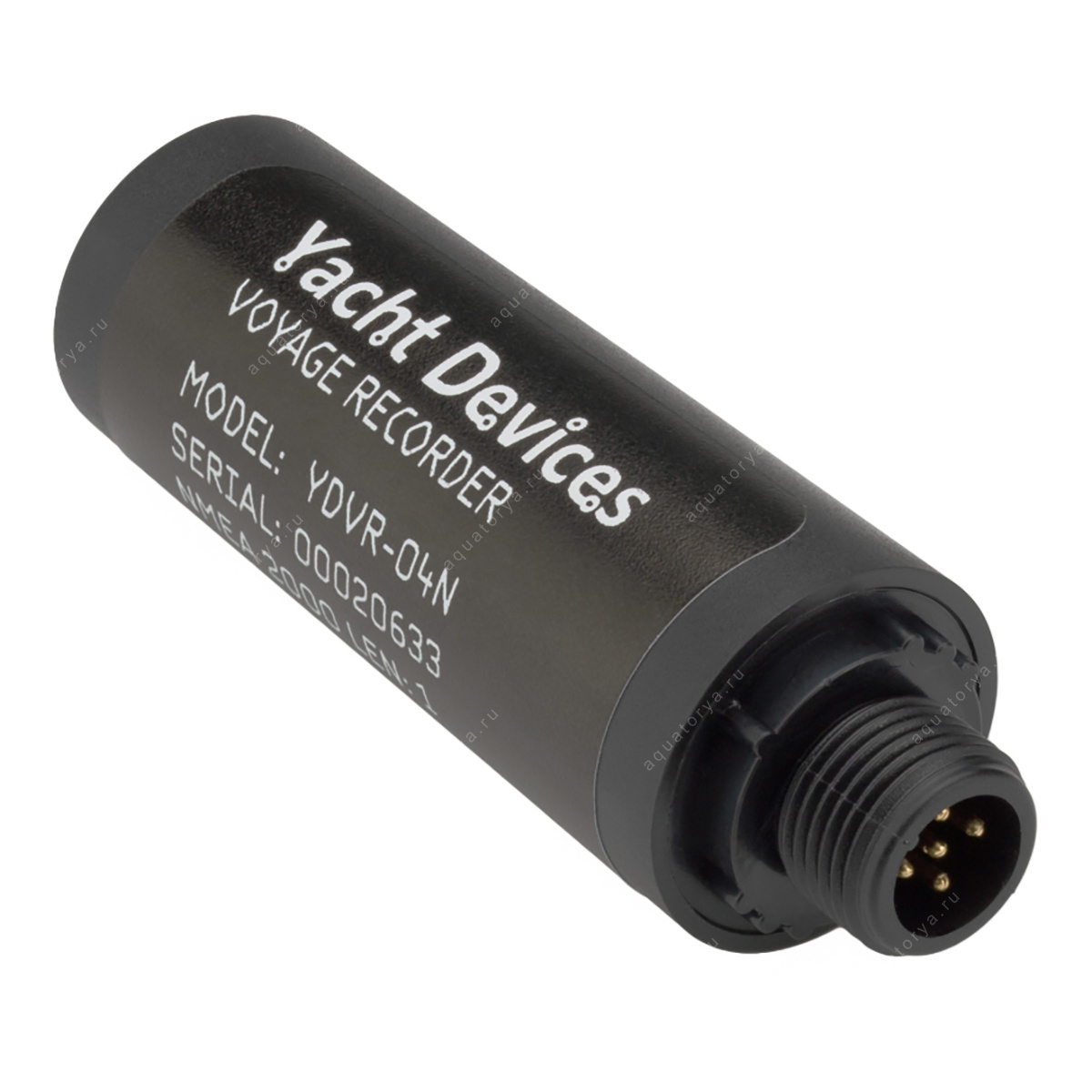

YDVR-04N записывает трафик NMEA 2000 на карту microSD. После перехода совместимые данные можно преобразовать для анализа, построения трека GPX или работы с таблицами CSV. Он полезен для журнала плаваний, разбора тренировок и диагностики периодических неполадок.

Регистратор сохраняет только то, что присутствует в сети. Для записи звука нужен подходящий внешний источник и подключение: встроенный микрофон подразумевать не следует.

С чего начать модернизацию: три понятных сценария

1. На борту уже есть NMEA 2000, нужен дополнительный экран. Начните с перечня доступных данных и возможностей приложения. Затем выбирайте Wi-Fi-, USB- или Ethernet-шлюз под способ подключения. Новые датчики понадобятся только для тех показаний, которых в сети ещё нет.
2. Приборы разных поколений нужно объединить. Выпишите модели, интерфейсы и направление передачи. Конвертер, мультиплексор и роутер решают разные задачи. Сначала определите путь данных, затем количество портов и нужные преобразования.
3. Хочется видеть состояние двигателя, баков и оборудования. Проверьте интерфейс мотора, типы датчиков уровня и возможности дисплея. Начинайте с действительно полезных показаний; запись истории и управление нагрузками можно добавлять отдельными этапами.

Перед подбором подготовьте модель и версию ПО картплоттера, фотографии разъёмов и существующей сети, модель и год двигателя, сведения о датчиках. Добавьте список желаемых функций: «видеть глубину на планшете» гораздо точнее, чем «сделать на лодке Wi-Fi».

У Yacht Devices полезен именно такой подход: сохранить работающие приборы, добавить недостающий обмен данными и постепенно расширять систему. Хорошая модернизация заметна по тому, что нужная информация оказывается перед глазами в нужный момент.
