Оборудование Quick для катера: лебёдки, бойлеры и зарядные устройства
Якорь, горячая вода и заряженные аккумуляторы: разбираем оборудование Quick для повседневной жизни на борту. Показываем модели из каталога и объясняем, что проверить перед покупкой.
Днём нужно несколько раз встать на якорь, вечером — принять душ, а за ночь у причала восстановить заряд батарей. Эти задачи кажутся разными, пока не начинаешь подбирать оборудование: всем нужны место на борту, подходящее питание и продуманная установка.
У итальянского Quick есть решения для каждого из этих сценариев. Разберём якорные лебёдки, бойлеры, зарядные устройства и сопутствующие компоненты из каталога «Акватории» — от назначения до вопросов, которые стоит решить перед покупкой.
Открыть полное оглавление
Quick: удобство складывается из систем
Quick — итальянский производитель судового оборудования с базой в районе Равенны. В линейке бренда механика сочетается с электротехникой и управлением: лебёдки работают вместе с силовыми блоками и пультами, бойлеры используют электрический нагрев и теплообменник, зарядные устройства обслуживают аккумуляторные группы.
Такой ассортимент удобен при оснащении катера: можно подбирать связанные элементы в рамках одной линейки. Но общая марка не означает, что любая кнопка, реле или панель подойдёт к любому агрегату. Серия, напряжение, схема подключения и поколение оборудования остаются обязательными точками проверки.
В каталоге Quick представлены разные исполнения. Ниже сосредоточимся на оборудовании для якорной стоянки, горячего водоснабжения и энергосистемы; готовое устройство будем отличать от опции и запасной части.
01 / НА ПАЛУБЕЛебёдка, с которой чаще меняют место стоянки
При поиске рыбы или выборе защищённой бухты якорь приходится поднимать неоднократно. Электрическая лебёдка снимает значительную часть физической работы и помогает управлять вытравливанием цепи. Особенно заметна разница, когда якорный комплект тяжёлый, глубины меняются, а работать на носу приходится одному человеку.
Правильный подбор начинается с якоря, цепи и места установки. Длина лодки даёт только первый ориентир: катера одинакового размера различаются водоизмещением, парусностью, глубиной якорного ящика и условиями эксплуатации.
Вертикальная или горизонтальная: смотрим под палубу

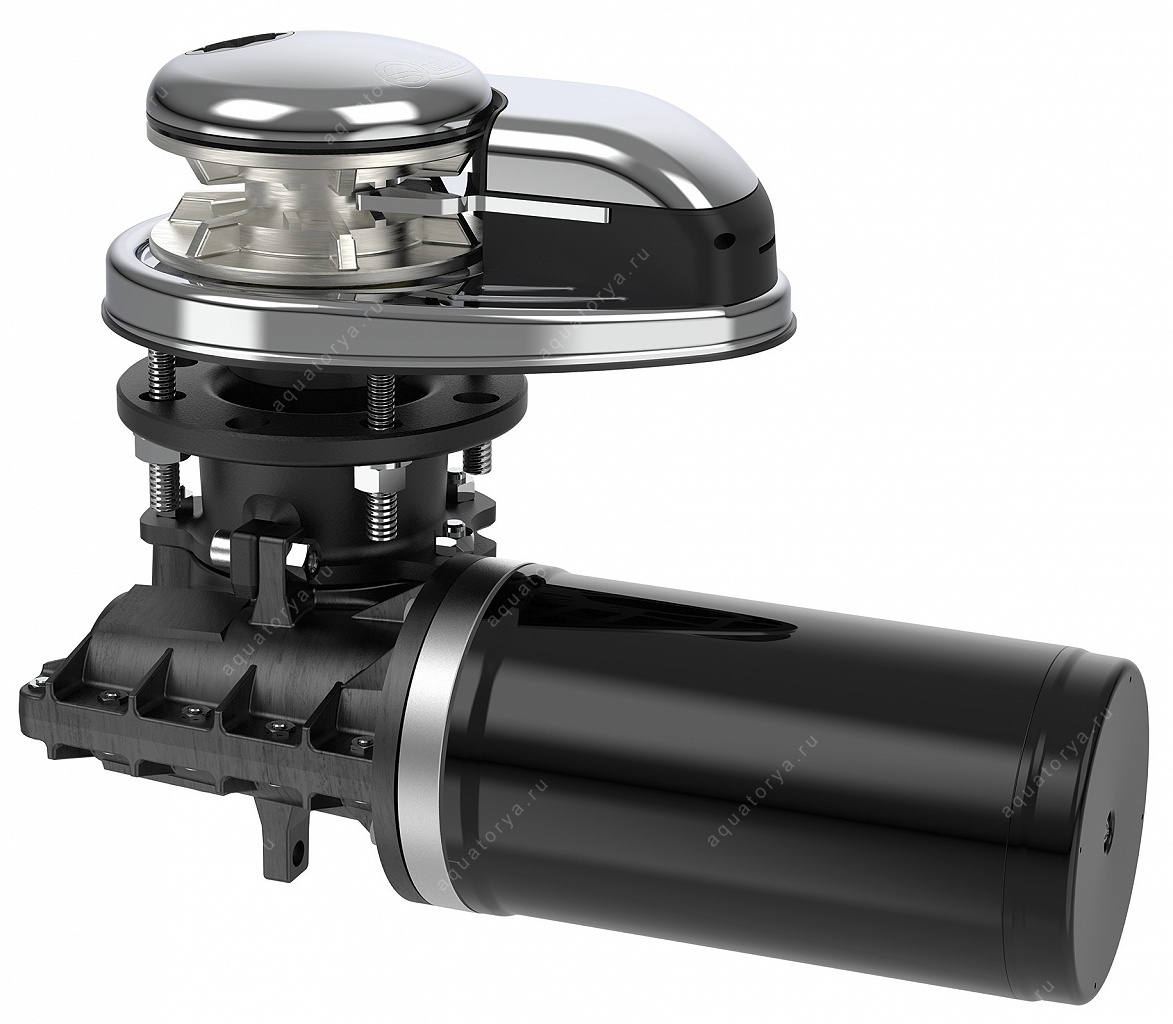

Quick Prince DP1 — 500 Вт, 12 В, цепь 6 мм
Вариант для рассмотрения на небольшом катере с подходящим якорным комплектом и местом под палубой. Важны не только 500 Вт: сверьте звёздочку, рабочую нагрузку и требования установки. Стандарт цепи проверяется отдельно от её диаметра.

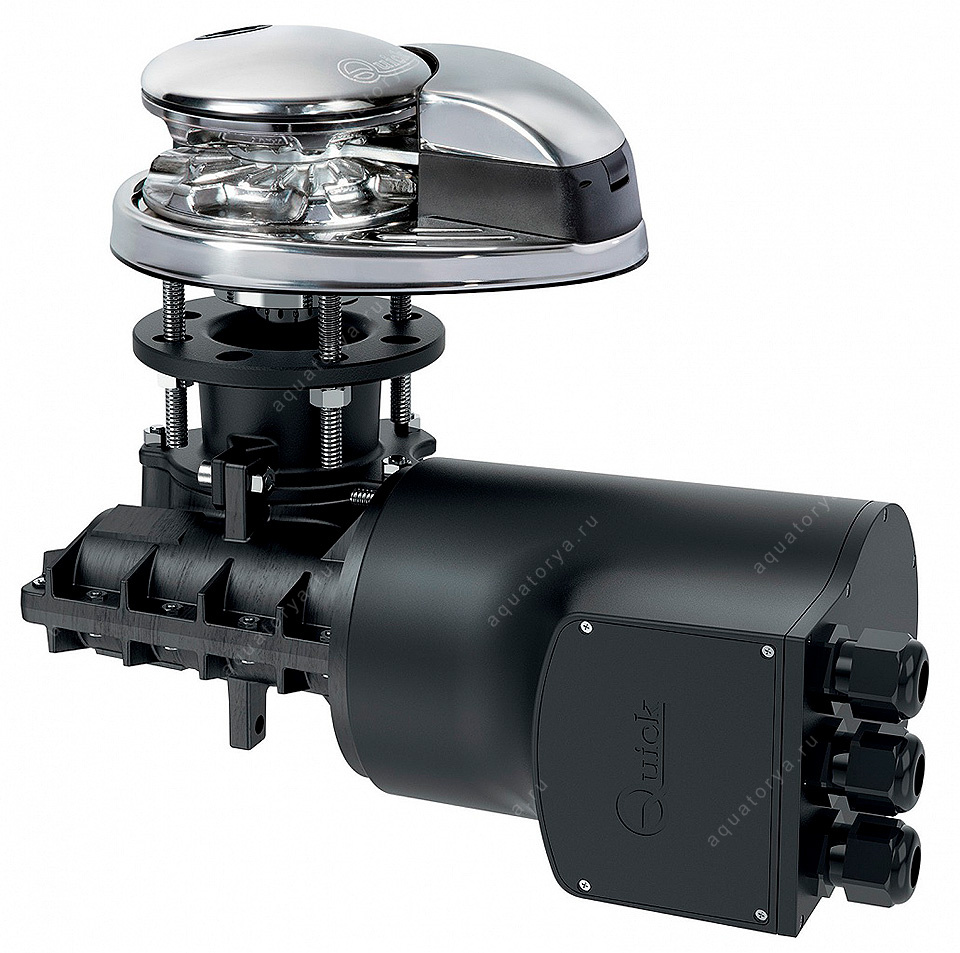

Quick Prince DP2 — 1000 Вт, 12 В, цепь 8 мм
Более мощное исполнение для другого якорного комплекта. Замена DP1 на DP2 требует проверки основания, размеров, питания и кабельной трассы. Нельзя считать её простой заменой по мощности.

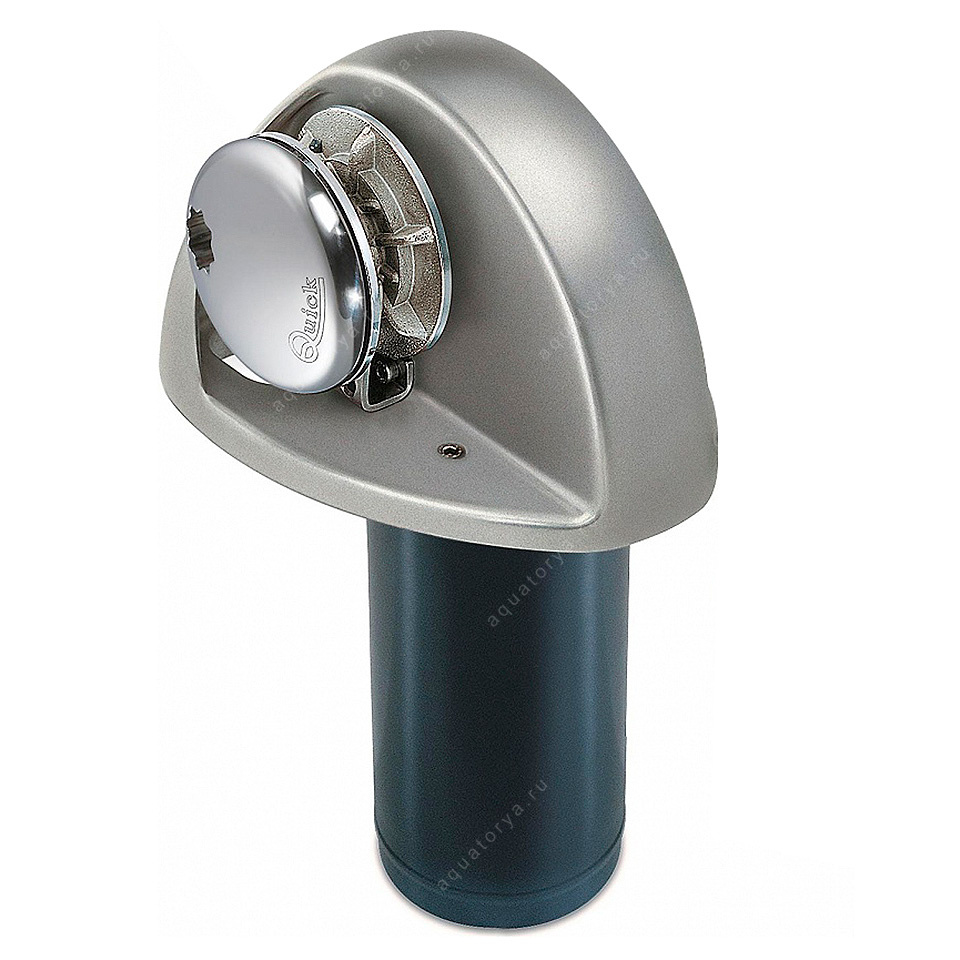

Quick Eagle — 500 Вт, 12 В, цепь 6 мм
Горизонтальная ось и собственная монтажная геометрия. Рассматривайте при подходящей организации носовой части и цепного ящика; сравнивайте чертежи с вертикальной лебёдкой, прежде чем выбирать компоновку.
Почему диаметра цепи недостаточно
Цепная звёздочка, или gypsy, захватывает звенья определённого размера и шага. Две цепи «8 мм» разных стандартов могут работать по-разному. Связку «звёздочка — калиброванная цепь» проверяют по обозначению производителя, а не по тому, проходит ли звено в отверстие.
Если планируется комбинированный якорный конец «цепь + канат», лебёдка должна поддерживать такую работу. Для каната имеют значение материал, конструкция, диаметр и соединение с цепью. Гладкий барабан у модели с барабаном — отдельный рабочий элемент; он не превращает любую цепную звёздочку в универсальную канатную.
Мощность двигателя не равна допустимой массе якоря. Максимальное тяговое усилие также нельзя принимать за длительную рабочую нагрузку. Подбор учитывает вес якорного конца, режим работы, условия подъёма и таблицы конкретной серии. Сечение кабеля и защита рассчитываются по руководству и длине трассы.
Free-Fall: полезно, когда нужно быстро отдать якорь
В специальных версиях Genius Free-Fall якорный конец может свободно сходить при размыкании муфты, без принудительной размотки двигателем. Это помогает быстрее опустить якорь в нужной точке. Но ручной свободный спуск и автоматическая система Free-Fall — разные исполнения; функцию нельзя приписывать всем лебёдкам Genius.
В каталоге есть Genius Free-Fall 500 Вт, 12 В, под цепь 8 мм. При выборе проверьте точный код FF, допустимый якорный конец и порядок управления. Если требуется удерживать лодку на месте, скорость спуска сама по себе не решает задачу правильной постановки.
Лебёдка поднимает якорный конец, а не буксирует катер. При выборе якоря лодку подводят к нему двигателем по обстановке; нагрузку стоянки передают на предназначенные для этого стопор, крепление или разгружающий конец по схеме судна. Не используйте механизм для вырывания зацепившегося якоря.
Сравнить компоновки: вертикальные лебёдки, горизонтальные и палубные.
Управление и защита: что добавляется к самой лебёдке
Кнопки на носу удобны, когда нужно видеть движение цепи. Пульт у поста управления помогает работать с якорем, не покидая рулевое место. Выбор зависит от экипажа и обзора: ни один пульт не отменяет контроля людей, каната и цепи возле механизма.
Силовое реле или контактор коммутирует ток мотора, а кнопки подают управляющую команду. Нельзя пропускать силовой ток лебёдки через обычную маломощную кнопку. Напряжение обмотки реле, направление работы и схема соединений должны соответствовать агрегату; наличие силового блока в поставке уточняют до покупки отдельного.

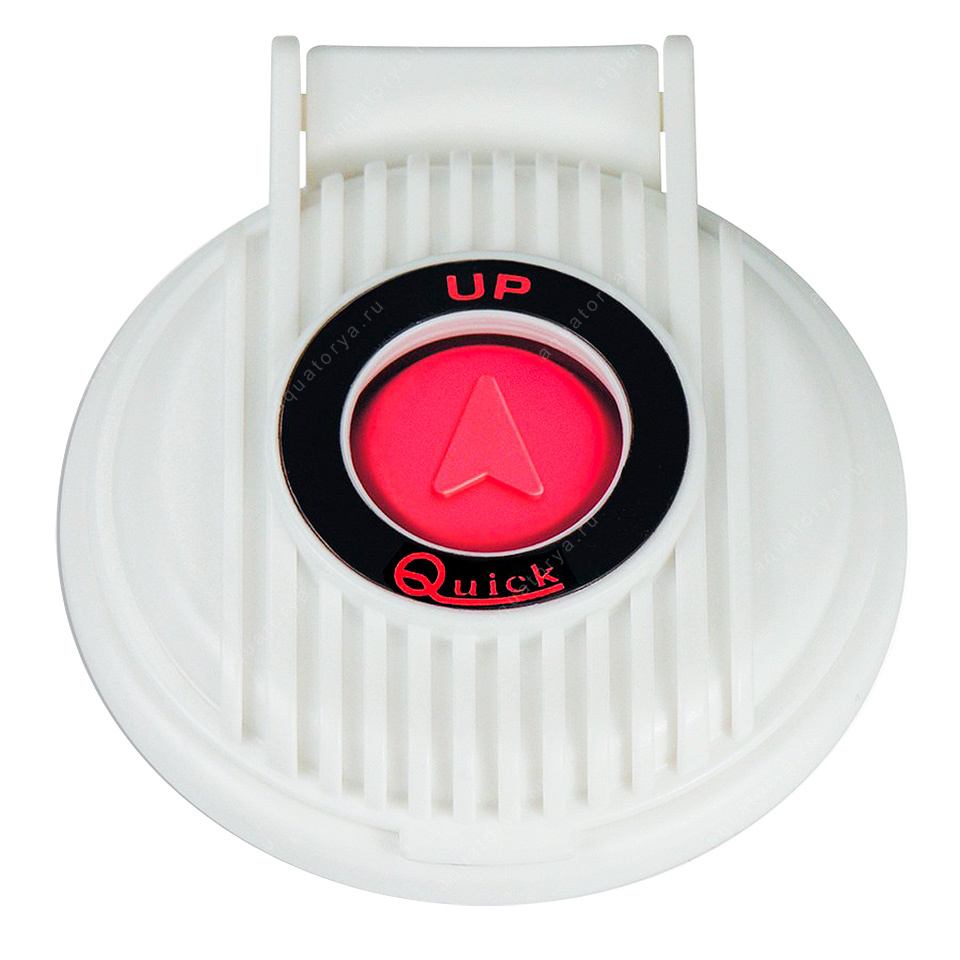

Палубная кнопка Quick «вверх»
Для отдельного поста управления на носу. Кнопка одного направления не заменяет пару «вверх/вниз» и силовой блок.

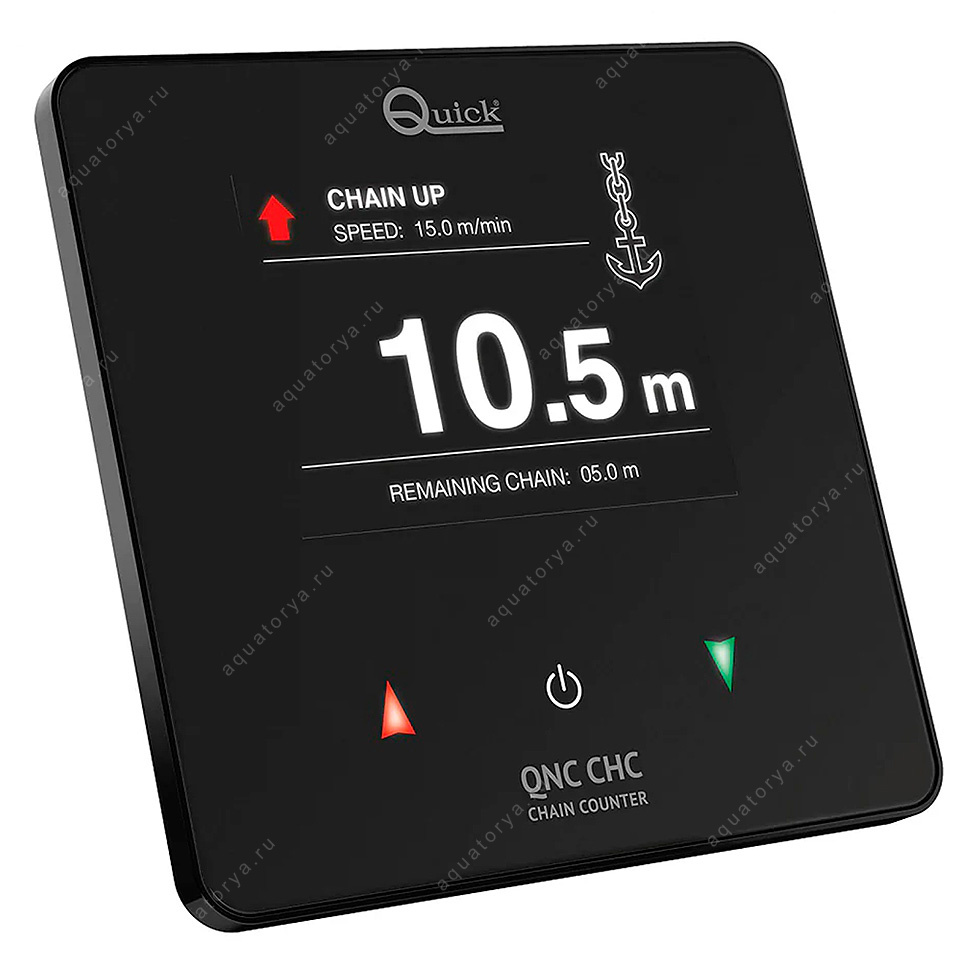

QNC CHC: управление и счётчик цепи
Панель с цветным экраном 3,5″ для совместимой системы: управление лебёдкой и отображение вытравленной длины. Нужны правильное подключение, датчик и настройка.
Защита Quick WCB
Гидромагнитный автомат для соответствующей цепи постоянного тока. На фото и по ссылке — вариант 50 А; это пример исполнения, а не универсальный номинал для лебёдок.
Счётчик цепи показывает её вытравленную длину, а не глубину под лодкой. Он считает импульсы датчика и требует настройки под реальный проход цепи за оборот. У компактного CHC Smart своя логика работы и настройки; у QNC CHC — функции управления. При замене панели проверьте совместимость системы и датчика, не ориентируйтесь только на диагональ экрана.
Защита подбирается по инструкции лебёдки и кабельной линии. Если автомат срабатывает, увеличение номинала «чтобы не выбивало» может оставить проводку без нужной защиты. Сначала ищут причину: нагрузку, падение напряжения, состояние соединений или механики.
Отдельная проверка нужна для якорного роульса: он направляет якорный конец и должен подходить якорю и геометрии носа. Представленные роульсы Quick для лебёдок PT имеют своё назначение; их нельзя автоматически включать в комплект Prince или Eagle. Посмотреть оборудование для лебёдок →
02 / В КАЮТЕГорячая вода: выбираем бак, мощность и способ нагрева
После купания, рыбалки или прохладного перехода горячая вода меняет ощущение от жизни на борту. Судовой бойлер хранит нагретую пресную воду и подаёт её в систему водоснабжения. У представленных Quick есть электрический ТЭН и теплообменник: это два разных пути нагрева одного бака.
У причала работает электрический нагреватель соответствующего напряжения. На переходе теплообменник может использовать тепло подходящего замкнутого контура охлаждения двигателя, если такая схема предусмотрена установкой. Охлаждающая жидкость и вода для душа не смешиваются. У подвесного двигателя наличие бойлера само по себе не создаёт готового источника тепла — возможность подключения оценивают отдельно.

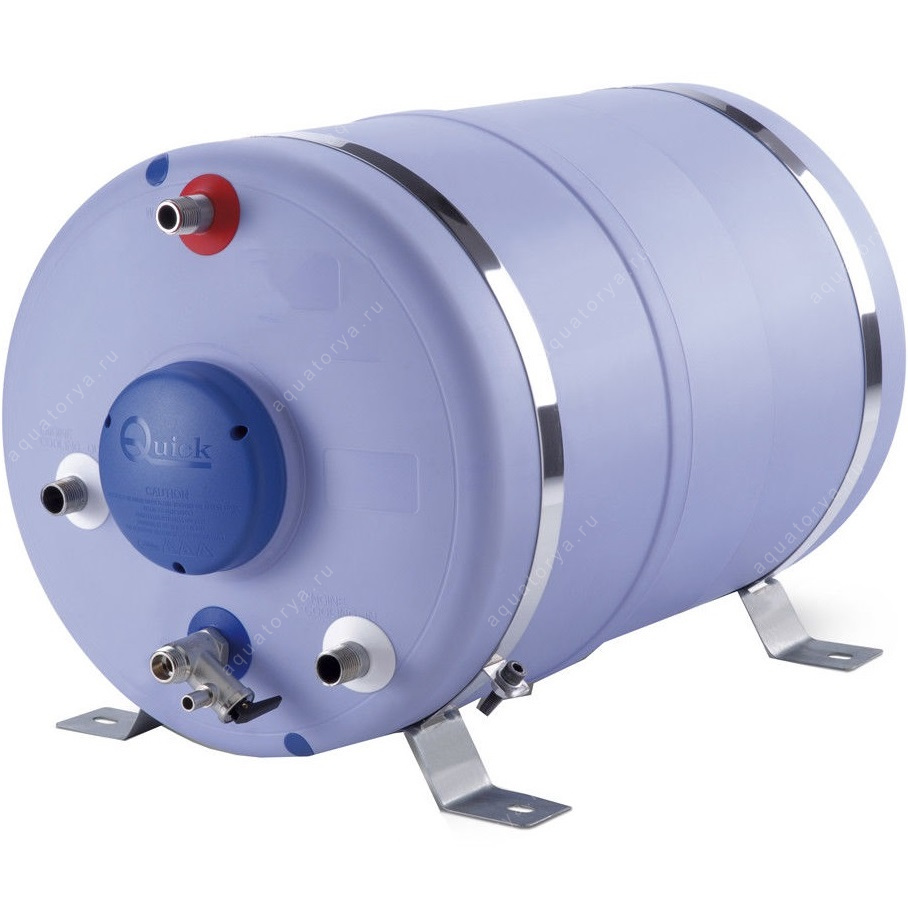

B3: 15 л, 500 Вт
Композитный наружный корпус и теплообменник. Отправная точка для компактной системы с умеренным потреблением горячей воды; выбранный ТЭН рассчитан на 220 В.

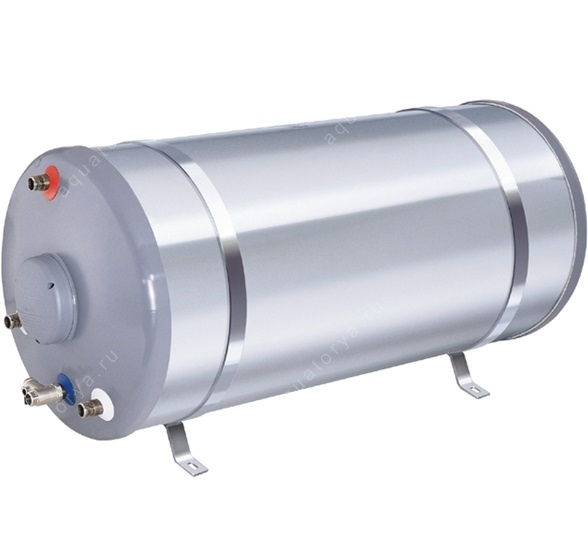

BX: 15 л, 500 Вт
Цилиндрическая серия с наружным кожухом из нержавеющей стали. Сравнивайте монтажные размеры и расположение штуцеров с B3, а не только литраж.

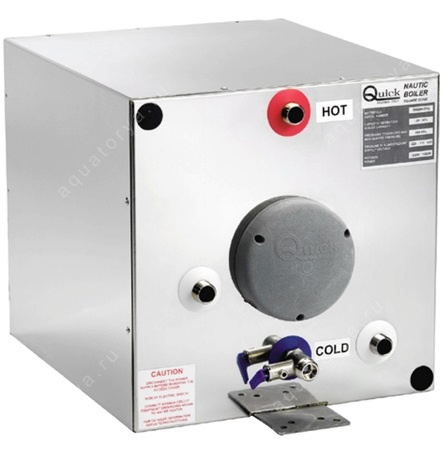

BXS: 25 л, 500 Вт
Квадратная компоновка для другого свободного объёма. Перед заказом уточните напряжение именно поставляемого исполнения: 110 и 220 В — отдельные варианты.
У Quick также представлены баки большего объёма, например B3 30 л с ТЭНом 1200 Вт и BXS 40 л, 500 Вт. Сравнивать их полезно по трём независимым параметрам: запас воды, скорость восстановления температуры и возможность установки.
500 или 1200 Вт: наглядный расчёт
Условный пример: нагреть 20 л воды с 10 до 60 °C. Только воде потребуется около 1,16 кВт·ч тепла. Если не учитывать потери и нагрев самого бака:
В реальности нагрев занимает больше времени. Менее мощный ТЭН снижает мгновенную нагрузку, но не делает одинаковый объём горячей воды автоматически дешевле по энергии. При питании 230 В ток нагревателя составляет примерно 2,2 и 5,2 А соответственно — кроме него у причала работают и другие приборы.
Горячую воду из бака обычно смешивают с холодной. Термостатический смесительный клапан Quick помогает поддерживать заданную температуру на выходе при правильной установке. Он не заменяет предохранительный/обратный клапан и не отменяет проверку давления системы.
ТЭН включают только после заполнения бака и удаления воздуха по инструкции. Перед зимним хранением защищают от замерзания бак, шланги и клапаны; порядок зависит от всей водяной системы. Сравнить бойлеры и принадлежности →
03 / В МАРИНЕЗарядное устройство: вернуть энергию в аккумуляторы
Холодильник, освещение и приборы продолжают работать, пока двигатель заглушён. За ночь у причала нужно восстановить потраченную энергию и подготовить аккумуляторы к следующему выходу. Зарядные устройства Quick SBC получают питание от совместимого источника переменного тока и заряжают бортовые батареи постоянным током.
В линейках SBC NRG/NRG+ предусмотрены многоступенчатые режимы для соответствующих свинцово-кислотных батарей: с жидким электролитом, AGM и GEL. Этапы зарядки помогают сначала восполнить заряд, затем довести его и перейти к поддержанию согласно выбранной программе. Режим должен соответствовать аккумулятору.

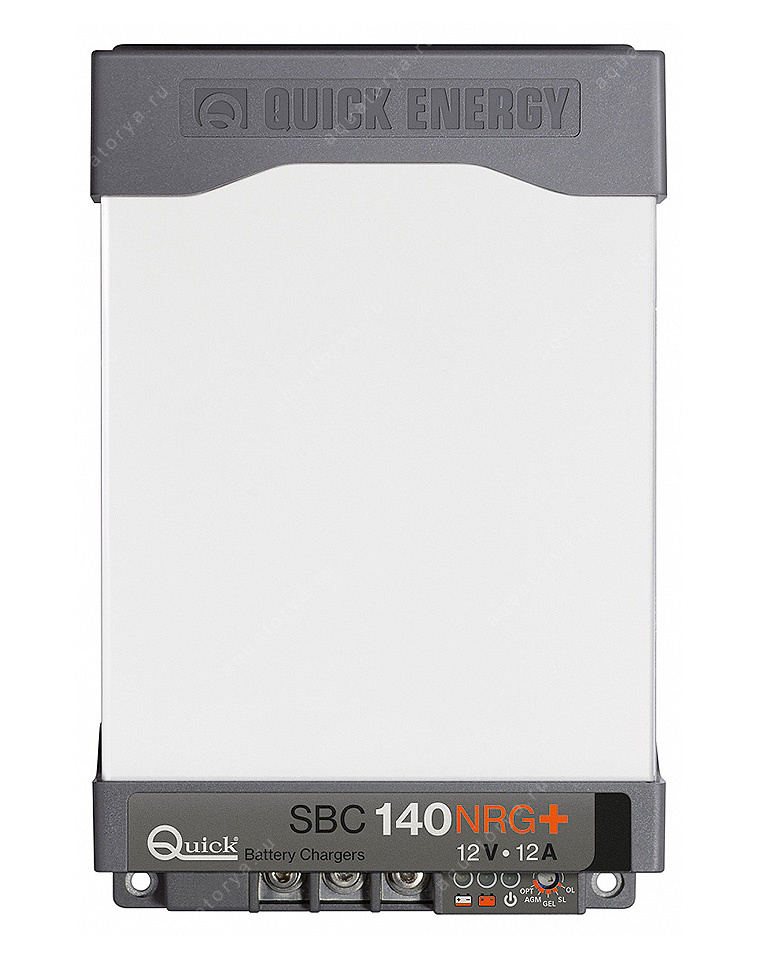

SBC 140 NRG FR: 12 В, 12 А
Два выхода для совместимых аккумуляторных групп. Подбирать по требуемому току зарядки и документации батарей, а не только по компактности.

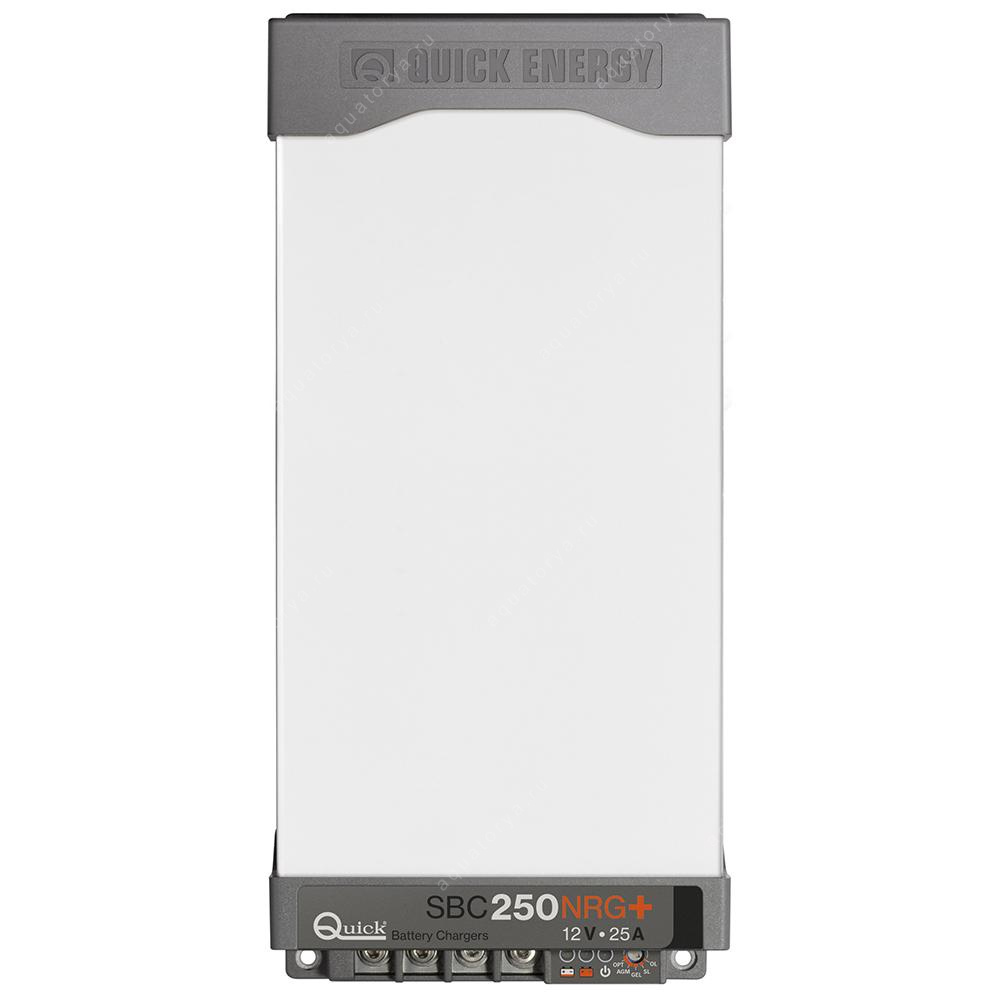

SBC 250 NRG FR: 12 В, 25 А
Три выхода. Вариант для рассмотрения на катере с несколькими подходящими 12-вольтовыми группами. Точный режим и поколение NRG/NRG+ сверяются по маркировке.

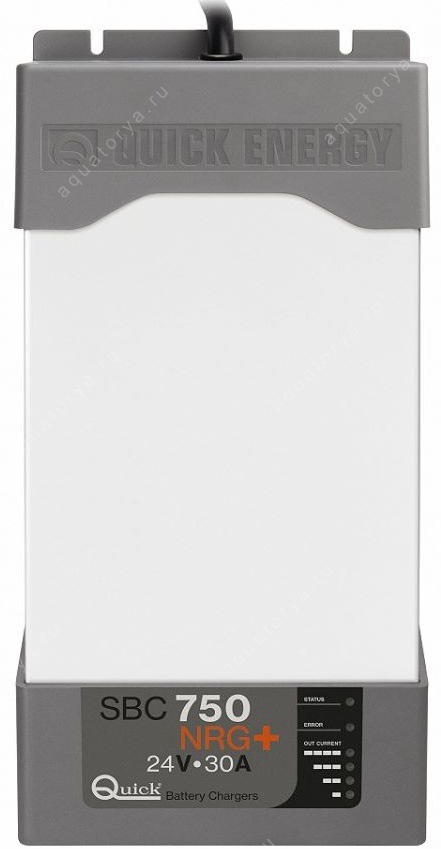

SBC 750 NRG FR: 24 В, 30 А
Исполнение для 24-вольтовой системы и трёх аккумуляторных групп. Оно не является заменой 12-вольтовому зарядному устройству.
Три выхода не означают три независимых зарядных устройства. Указанный ток относится к общему выходному ресурсу агрегата. Для модели 25 А нельзя рассчитывать на 25 А в каждой из трёх групп одновременно. Допустимые сочетания аккумуляторов и особенности распределения тока проверяют по инструкции конкретной версии.
Как оценить нужный ток
Начните с типа и ёмкости аккумуляторных групп, допустимого зарядного тока и времени у причала. Затем учтите работающие потребители: часть мощности уйдёт на текущую нагрузку, а не на восстановление батарей. Деление недостающих ампер-часов на номинальный ток даёт лишь грубую нижнюю оценку: на заключительных этапах ток снижается.
Например, зарядник с бо́льшим током не поможет использовать короткую стоянку, если батарея не допускает такого режима. И наоборот, слишком малый ток может не успевать компенсировать расход энергии при ежедневных выходах.
Переход на LiFePO4 требует отдельной проверки. Наличие режима AGM или GEL не подтверждает совместимость с литиевой батареей. Нужны подходящий профиль зарядки, согласование с BMS и схема отключения. Возможности нового поколения SBC нельзя автоматически приписывать устройству старой серии с похожим названием.
Выбирая место установки, оставьте предусмотренную вентиляцию и доступ к клеммам. Защиту, заземление, кабели и береговой ввод проектируют как систему. Посмотреть зарядные устройства →
Два пути энергии на катере
переменный ток
Quick SBC
аккумуляторов
постоянный ток
Quick ECS
аккумуляторов
Принципиальная схема назначения, не монтажная инструкция. Точки подключения, защита и совместимость определяются проектом. SBC и ECS выполняют разные задачи.
ECS: заряд общий, батареи разделены
Стартовая батарея нужна для запуска двигателя, сервисная — для холодильника, освещения и бытовой нагрузки. Если организовать их подключение без учёта разделения, работа сервисных потребителей может затронуть запас для следующего запуска.
Разделители заряда Quick ECS распределяют зарядный ток между предусмотренными группами и препятствуют обратному перетеканию между ними. В серии используется MOSFET-технология с небольшим падением напряжения. Это помогает сохранить эффективность зарядки по сравнению с обычным диодным разделением.

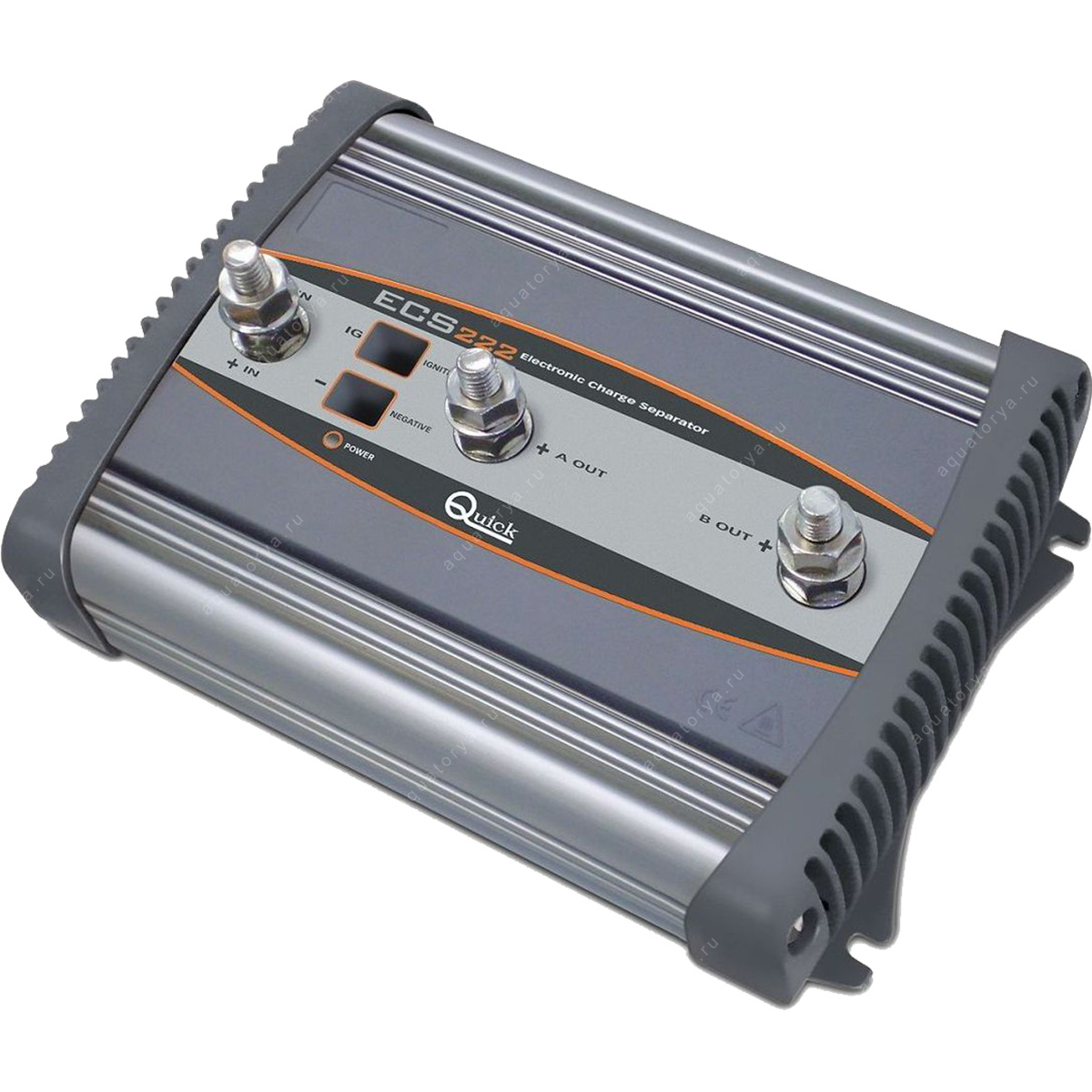

Quick ECS: разделитель на две аккумуляторные группы
Представленное исполнение FBECS2220000D00 предназначено для своей токовой нагрузки и схемы. При выборе учитывают ток источника, допустимые токи ветвей, напряжение системы и требования генератора. Есть также варианты на три группы.
ECS не преобразует напряжение и не задаёт отдельную программу зарядки каждой батарее. Он не заменяет DC–DC-зарядник, BMS, береговое зарядное устройство или выключатель батарей. Смешивать разные химические типы по принципу «есть разделитель — значит можно» нельзя. Современный управляемый генератор и литиевая сервисная батарея могут требовать другого решения.
С чего начать оснащение своего катера
Откройте близкий сценарий. Это отправные точки для выбора оборудования, а не готовые монтажные комплекты: окончательная конфигурация зависит от якорной системы, аккумуляторов, водоснабжения и свободного места.
Открытая моторная лодка для рыбалкиЧастые короткие стоянки; бытовая система минимальна.
В первую очередь оцените якорную систему и место на носу. Среди вариантов для сравнения — Prince DP1 500 Вт и Eagle 500 Вт: обе выбранные карточки имеют 12-вольтовое питание и звёздочку под 6-миллиметровую цепь, но требуют разного монтажа. Для быстрого спуска отдельно рассматривается подходящий Genius Free-Fall.
При наличии сервисной батареи полезна проверка способа её зарядки. Бойлер имеет смысл, только если есть потребность в горячей воде и подходящая водяная система; устанавливать весь ассортимент на небольшую лодку незачем.
Каютный катер для выходныхНочёвка на борту, холодильник и небольшой запас горячей воды.
Сравните B3 15 л, 500 Вт и BXS 25 л, 500 Вт по реальному месту и расходу воды. При ограниченном береговом вводе важно сложить мощность бойлера, зарядника и других включённых приборов.
Для энергосистемы с подходящими 12-вольтовыми свинцовыми группами отправной точкой может стать SBC 250, 25 А. Его ток проверяют относительно батарей и времени стоянки. Лебёдку выбирают отдельно по якорному комплекту; при необходимости добавляют совместимый счётчик цепи.
Крейсерский катер или яхтаДлительные переходы и несколько человек на борту.
Проверьте возможность нагрева воды от предусмотренного контура двигателя. Можно сравнить B3 30 л, 1200 Вт и BXS 40 л, 500 Вт: первый выбранный вариант быстрее восстанавливает температуру при электрическом нагреве, второй даёт больший запас при меньшей мгновенной мощности ТЭНа.
Для якорной системы с подходящей цепью 8 мм рассмотрите Prince DP2 1000 Вт, а не просто «самую мощную лебёдку». В 24-вольтовой энергосистеме сравнивайте соответствующие зарядные устройства, например SBC 750, 24 В, 30 А, с характеристиками аккумуляторных групп.
Обновление уже установленного QuickЗамена агрегата, пульта, ТЭНа или другого компонента.
Начните с фото шильдика и установленного узла. У лебёдки важны серия, звёздочка, питание, крепление и существующая схема управления; у зарядника — поколение и настройки; у бойлера — напряжение и мощность ТЭНа, фланец и уплотнение.
В каталоге есть нагревательные элементы, термостаты, клапаны и прокладки для бойлеров, силовые реле и управление для лебёдок. Совпадения внешнего вида или мощности недостаточно: запасную часть проверяют по модели. Сначала выясните причину неисправности, затем заказывайте замену.
Какие данные ускорят подбор
При замене оборудования приложите код Quick и серийный номер: это помогает отличить близкие версии. Проверьте состав поставки — силовой блок, датчик, пульт, кнопки, защита, крепления и принадлежности не всегда образуют единый комплект.
Подбирайте под жизнь на борту
Для одной лодки главное — удобная работа с якорем. Для другой важнее горячий душ и восстановление заряда за ночь. Начните со своего сценария, затем согласуйте механику, питание и монтаж: так каждая покупка Quick займёт понятное место в системе катера.
